圖解！油煙凈化設備安裝方法及注意事項！

從環保生態的長遠發展來看，國家高度重視餐飲油煙問題，監督力度越來越大。餐飲企業必須安裝油煙凈化器，否則餐飲店將無法經營。

（圖片來源網絡，侵刪）

一些餐飲飯店、酒店廚房、學校工廠食堂、百貨購物廣場等場合都是要安裝油煙凈化器。安裝時不規范肯定會導致凈化效率差，不達標的情況發生。今天小編就給大家介紹一下油煙凈化器的安裝示意圖，希望大家可以通過圖片一目了然，若有不明白的可以向我們留言。

什么是標準安裝？安裝過程中有哪些注意事項？

在安裝油煙凈化器之前，必須先通過勘察測量以確認安裝的位置，然后測量安裝地點和設備的距離。 （特別是室內安裝，為避免安裝過程中尺寸不正確造成的不便），建議將設備吊裝在室內，這樣可以減少占用的空間，并在規劃設計完成后再安裝設備。

安裝時，除必要的設備（如油煙凈化器，紫外線光解或活性炭除臭劑，風扇等）外，還需要配備通風柜，管道，彎頭，減壓器和其他配件。安裝工具通常根據需要而定。準備手磨機，電焊機，角鐵支架，減震器，螺釘，螺絲刀，導螺桿等。

這里是室內和室外安裝流程方法的簡要介紹：

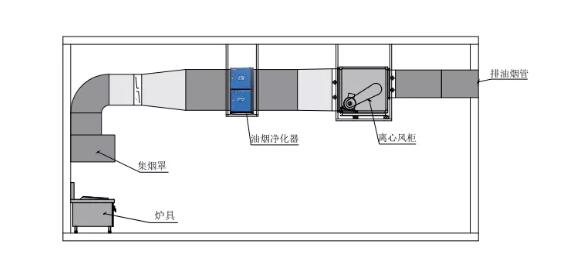

1.低空排放室內安裝圖示：

如果廚房空間很小并且確實不適合安裝，則可以考慮在室外安裝油煙凈化器。

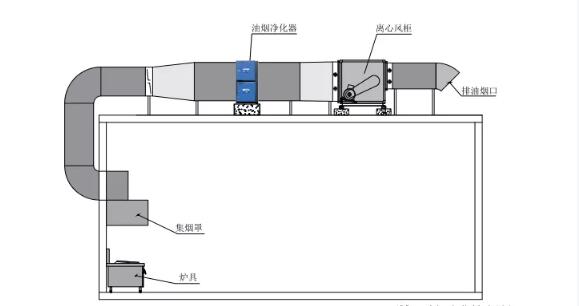

2.高空排放室外安裝圖示：

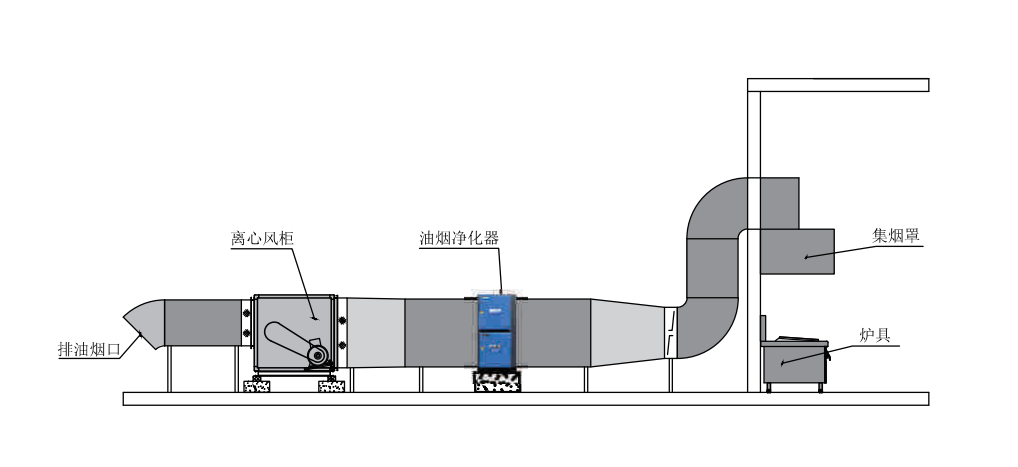

3.低空排放室外安裝圖示：

安裝方式：

必須安裝防火閥以，確保消防安全;

減速器法蘭連接與油煙凈化器之間的距離應保持在2.2米以上；變徑角度應≥60°；強烈建議在風機前安裝油煙凈化器，以延長油煙凈化器的使用壽命，并確保煙管的消防安全。

不合理的安裝圖：

圖1

圖2

圖3

安裝時要注意的細節

1．凈化系統內通風量應在凈化器額定處理風量?jī)?nèi)。

2．凈化器安裝應保證水平，否則，凈化器收集的油會被風機吸出，或放油時不能將凈化器內的油放盡。

3．管道內風速應設計在8~10m/S

4．彎頭中線半徑≥1.5D （若不滿足此條件，則變徑管風阻會成倍增大）

5．變徑管（小變大）斜邊與軸線夾角≦7 （若不滿足此條件，應考慮合理安裝導流板，否則，凈化器凈化效率將大幅度降低而不能達到國家排放標準）。

6．變徑管（大變?。┬边吪c軸線夾角≦15 （若不滿足此條件，應考慮合理安裝導流板，否則，凈化器不能發揮其效能）。

7．凈化器進風口之前應有一段≥2.5D的直管（若不滿足此條件，應考慮合理安裝氣流均布板和導流板，否則，凈化器不能發揮其效能）；

8．風機應安裝減振器；

9．風機進出風口應安裝軟連接；

10.凈化器必須可靠接地（凈化器有3根出線，紅線和綠線接220V/AC，黃綠線接地）

以上就是室內和室戶外安裝的過程和細節，希望能為大家提供幫助！在這里，感謝您的閱讀！
